概述

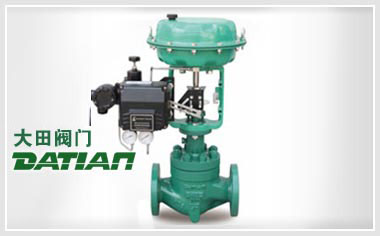

氣動薄膜調節閥，由氣動薄膜執行機構和調節閥兩大部分組成，它與氣動調節器，減壓閥、定位器或其他儀表配合使用，達到控制管道內的溫度、壓力、液位、流量等工藝參數。單座調節閥具有易密封，泄漏量小的優點，但平衡力較大，故工作壓差不宜過高。雙座調節閥具有流量系數大，不平衡力較小的特點，因而使用廣泛
氣動薄膜調節閥 特點
氣動調節閥就是以壓縮空氣為動力源，以氣缸為執行器，并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，進而實現對工業系統中壓力、溫度、流量、液位等參數的調節。氣動調節閥的特點就是控制簡單，反應快速，且本質安全，不需另外再采取防爆措施。
氣動調節閥 性能范圍
公稱通徑：DN25～300
壓力范圍：1.6MPa～40MPa
適用介質水：(熱水)、油品、氣體
制造標準：美標、德標、日標、國標
非標定制：可以
氣動薄膜調節閥 工作原理
氣動薄膜調節閥就是以壓縮空氣為動力源，以氣缸為執行器，并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控制系統的控制信號來完成調節管道介質的：流量、壓力、溫度等各種工藝參數。氣動調節閥的特點就是控制簡單，反應快速，且本質安全，不需另外再采取防爆措施。
氣動薄膜調節閥 用途
氣動薄膜調節閥是一種直角回轉結構，它與閥門定位器配套使用，可實現比例調節; V型閥芯最適用于各種調節場合，具有額定流量系數大，可調比大，密封效果好，調節性能靈敏，體積小，可豎臥安裝。適用于控制氣體、蒸汽、液體等介質。
氣動薄膜調節閥 性能參數
| DN/mm |
PN |
環境溫度/℃ |
固有流量特性 |
氣源最大壓力/MPa |
| 25～300 |
16，40，64 |
-30～60 |
直線、等百分比 |
0.25 |
| DN/mm |
流通能力 |
行程/mm |
配用執行器型號 |
灰鑄鐵閥 |
| 單座 |
雙座 |
PN |
工作壓力/MPa |
介質溫度/℃ |
| 25 |
8 |
10 |
16 |
ZMA-2 |
16 |
1.6 |
≤200 |
| 32 |
12 |
16 |
| 40 |
20 |
25 |
25 |
ZMA-3 |
| 50 |
32 |
40 |
| 65 |
50 |
63 |
40 |
ZMA-4 |
| 80 |
80 |
100 |
| 100 |
120 |
160 |
| 125 |
200 |
250 |
60 |
ZMA-5 |
| 150 |
280 |
400 |
| 200 |
450 |
630 |
| 250 |
|
1000 |
100 |
ZMA-6 |
| 300 |
|
1600 |
氣動薄膜調節閥 主要零件材料
| PN |
閥體、上閥蓋、下閥蓋 |
閥芯、閥桿、閥座 |
墊片 |
填料 |
| 16 |
HT200 |
1Cr18Ni9 |
石棉橡膠板 |
聚四氟乙烯 |
| 40 |
ZG25 |
1Cr18Ni9 |
石棉橡膠板 |
聚四氟乙烯 |
| 64 |
1Cr18Ni9 |
1Cr18Ni9 |
石棉橡膠板 |
聚四氟乙烯 |
