三段式高壓法蘭球閥

您現在所在位置：大田閥門 >> 球閥

概述

大田閥門公司生產銷售的三段式高壓法蘭球閥它具有旋轉90度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。此類球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥最適宜做開關、切斷閥使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用

應用

三段式高壓法蘭球閥廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

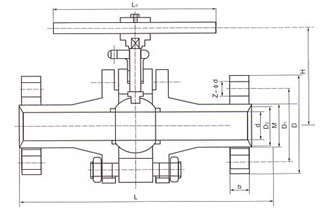

三段式高壓法蘭球閥結構圖

特點

流體阻力小，全通徑的球閥基本沒有流阻。
結構簡單、體積小、重量輕。
緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

主要零件材料

型號	零件名稱
型號	閥體	球體、閥桿	密封圈	填料
Q41F型碳鋼類	碳素銅鑄件或鍛件	2GrL3	增強聚四氟乙	聚四氟乙烯
Q41F型P類	鉻鎳鈦不銹鋼鑄件或鍛件	鉻鎳鈦不銹鋼
Q41F型R類	鉻鎳鉬鈦不銹鋼或鍛件	鉻鎳鉬鈦不銹鋼

主要尺寸

公稱壓力：PN6.0MPa、PN22.0MPaNominal pressure
公稱通DN/mm Nominal Diameter	尺寸/mm Dimensions
公稱通DN/mm Nominal Diameter	L	D	D1	D2	b	Z-Φd	M	H	L0
10	210	95	60	18	20	3-Φ18	M24×2	77	220
15	230	95	60	20	20	3-Φ18	M24×2	85	220
25	260	105	68	28	20	3-Φ18	M33×2	100	250
32	300	115	80	38	25	4-Φ18	M42×2	120	300
40	350	125	90	48	28	6-Φ26	M52×2	150	400
50	400	165	115	61	32	6-Φ26	M64×3	165	400
65	490	200	145	75	40	6-Φ29	M80×3	180	500
80	580	225	170	94	50	6-Φ33	M100×3	200	600
100	620	260	195	115	60	6-Φ36	M125×4	245	800
125	750	300	235	146	75	8-Φ39	M155×4	270	850
150	800	330	255	163	78	8-Φ42	M175×4	300	850
200	850	400	315	193	90	8-Φ48	M215×6	400	900
公稱壓力：PN32.0MPaNominal pressure
10	210	95	60	18	20	3-Φ18	M24×2	77	220
15	230	105	68	20	20	3-Φ18	M33×2	85	220
25	260	115	80	28	25	4-Φ18	M42×2	100	250
32	300	125	90	38	28	6-Φ26	M52×2	120	300
40	350	165	115	48	32	6-Φ26	M64×2	150	400
50	400	200	145	61	40	6-Φ29	M80×2	165	400
65	490	225	170	75	50	6-Φ33	M100×2	180	500
80	580	260	195	94	60	6-Φ36	M125×2	200	600
100	620	300	235	115	75	8-Φ39	M155×2	245	800
125	750	330	255	146	78	8-Φ42	M175×2	270	800
150	800	400	315	163	90	8-Φ48	M215×2	300	850
200	850	480	380	193	120	8-Φ60	M265×2	400	900

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的三段式高壓法蘭球閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
