國標電動截止閥

您現在所在位置：大田閥門 >> 截止閥

概述

電動截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。電動截止閥只適用于全開和全關，不允許作調節和節流。

1.6MPa	DN	L	D	D1	b	n-Φd	電裝型號	L1	H	D0
凸面法蘭 RF J941H J941Y J941W J 941F J941N 16C 16P 16R 16I	50	230	160	125	16	4-Φ18	DZW10	590	645	365
	65	290	180	145	18	4-Φ18	DZW10	590	690	365
	80	310	195	160	20	8-Φ18	DZW20	590	715	365
	100	350	215	180	20	8-Φ18	DZW20	590	770	365
	125	400	245	210	22	8-Φ18	DZW30	590	780	365
	150	480	280	240	24	8-Φ23	DZW45	590	875	365
	200	600	335	295	26	12-Φ23	DZW60	810	967	470
	250	650	405	335	30	12-Φ25	DZW90	810	1153	470
	300	750	460	410	30	12-Φ25	DZW120	830	1292	550
2.5MPa	50	230	160	125	20	4-Φ18	DZW10	590	645	365
凸面法蘭 RF J941H J941Y J941W 25 25P 25R 25I	65	290	180	145	22	8-Φ18	DZW10	290	690	365
	80	310	195	160	22	8-Φ18	DZW20	590	715	365
	100	350	230	190	24	8-Φ23	DZW20	590	770	365
	125	400	270	220	28	8-Φ25	DZW30	590	780	365
	150	480	300	250	30	8-Φ25	DZW45	810	875	470
	200	600	360	310	34	12-Φ25	DZW60	810	967	470
	250	650	425	370	36	12-Φ30	DZW90	830	1153	550
	300	750	485	430	40	12-Φ30	DZW120	830	1292	550

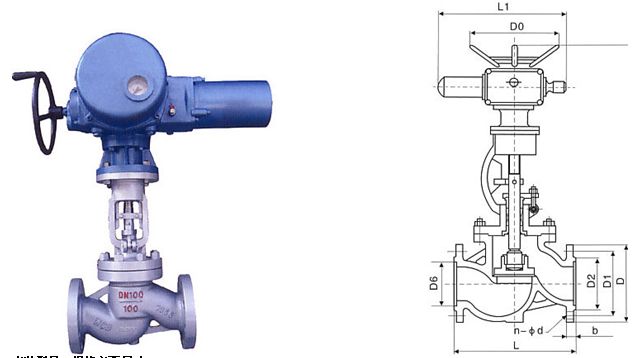

國標電動截止閥結構圖

4.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	電裝型號	L1	H	D0
凹凸法蘭 MFM J941H J941Y J941W 40 40P 40R 40I	50	230	160	125	100	88	20	4-Φ18	ZDW10	590	645	365
	65	290	180	145	120	110	22	8-Φ18	ZDW10	590	690	365
	80	310	195	160	135	121	22	8-Φ18	ZDW20	590	715	365
	100	350	230	190	160	150	24	8-Φ23	ZDW30	590	770	365
	125	400	270	220	188	176	28	8-Φ25	ZDW45	810	782	470
	150	480	300	250	218	204	30	8-Φ25	ZDW60	810	875	470
	200	600	375	320	282	260	38	12-Φ30	ZDW90	830	1160	550
6.4MPa	50	300	175	135	105	88	26	4-23Φ	ZDW10	590	710	365
凹凸法蘭 MFM J941H J941Y J941W 64 64P 64R 64I	65	340	200	160	130	110	28	8-Φ23	ZDW20	590	750	365
	80	380	210	170	140	121	30	8-Φ23	ZDW30	590	785	365
	100	430	250	200	168	150	32	8-Φ25	ZDW45	810	837	470
	125	500	295	240	202	176	36	8-Φ30	ZDW60	810	1031	470
	150	550	340	280	240	204	38	8-Φ34	ZDW90	830	1066	550
	200	650	405	345	300	260	44	12-Φ34	ZDW120	830	1213	550

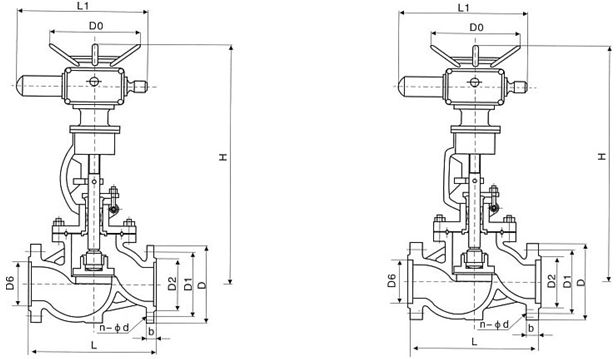

國標電動截止閥

10.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	電裝型號	L1	H	D0
凹凸法蘭 MFM J941H J941Y J941W 100 100P 100R 100I	50	300	195	145	112	88	28	4-Φ25	DZW20	590	714	365
	65	340	220	170	138	110	32	8-Φ25	DZW30	590	734	365
	80	380	230	180	148	121	34	8-Φ25	DZW45	810	847	470
	100	430	395	210	172	150	38	8-Φ30	DZW60	810	950	470
	125	500	310	250	210	176	42	8-Φ34	DZW90	830	1142	550
	150	550	350	290	250	204	46	12-Φ34	DZW120	830	1240	550
	200	650	430	360	312	260	54	12-Φ41	DZW180	870	1425	320
16.0MPa	50	300	215	165	132	88	36	8-Φ25	DZW30	590	562	365
凹凸法蘭 MFM J941H J941Y J941W 160 160P 160R 160I	65	340	245	190	152	110	44	8-Φ30	DZW45	810	743	470
	80	380	260	205	168	121	46	8-Φ30	DZW90	830	820	550
	100	430	300	240	200	150	48	8-Φ34	DZW120	830	935	550
	125	500	355	285	238	176	60	8-Φ41	DZW180	870	1180	320
	150	550	390	318	270	204	66	12-Φ41	DZW250	870	1290	320

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的國標電動截止閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
