DT943電動法蘭式多層次金屬硬密封蝶閥

您現在所在位置：大田閥門 >> 蝶閥

概述

DT943電動法蘭式多層次金屬硬密封蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉，加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。

特點

操作力矩小，操作方便，省力靈巧；
三維偏心結構，使蝶板越關越緊，其密封性能可靠，達到零泄漏；
耐高壓、耐腐蝕、耐磨損、使用壽命長等。

結構圖

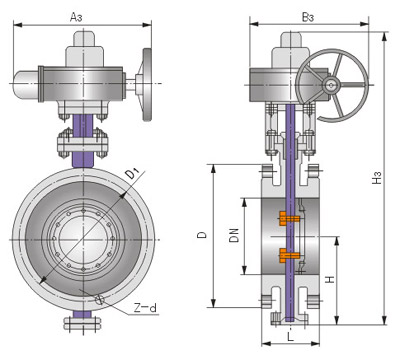

DT943電動法蘭式多層次金屬硬密封蝶閥結構圖

Dd343H/F(6、9)主要連接尺寸

產品名稱	公稱通徑		結構長度（標準值）L		外形尺寸（參考值）										連接尺寸（標準值）
	公稱通徑		結構長度（標準值）L		H	Dd343H			Dd643H			Dd943H			PN0.6MPa			PN1.0MPa
	mm	inch	短	長	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
Dd(3.6.9)43H-(6.10)C.P.R.V系列法蘭式多層次金屬硬密封蝶閥	50	2	108	150	112	350	180	200	625	245	72	530	250	255	140	110	4-14	165	125	4-18
	65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	160	130	4-14	185	145	4-18
	80	3	114	180	120	380	180	200	645	245	72	565	250	255	190	150	4-18	200	160	8-18
	100	4	127	190	138	420	180	200	675	355	92	600	250	255	210	170	4-18	220	180	8-18
	125	5	140	200	164	460	180	200	715	355	92	640	250	255	240	200	8-18	250	210	8-18
	150	6	140	210	175	555	270	280	800	355	92	705	300	315	265	225	8-18	285	240	8-22
	200	8	152	230	208	760	400	425	850	250	170	775	300	315	320	280	8-18	340	295	8-22
	250	10	165	250	243	830	400	425	925	250	170	945	300	315	375	335	12-18	395	350	12-22
	300	12	178	270	250	895	450	560	1035	450	220	1070	300	315	440	395	12-22	445	400	12-22
	350	14	190	290	280	950	450	560	1070	450	220	1140	300	315	490	445	12-22	605	460	16-22
	400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315	540	495	16-22	565	515	16-26
	450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714	595	550	16-22	615	565	20-26
	500	20	229	350	380	1305	535	580	1290	650	280	1415	575	714	645	600	20-22	670	620	20-26
	600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810	755	705	20-26	780	725	20-30
	700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810	860	810	24-26	895	840	24-30
	800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810	975	920	24-30	1015	950	24-33
	900	36	330	510	580	1810	750	550	1965	1250	380	2255	785	863	1075	1020	24-30	1115	1050	28-33
	1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1175	1120	28-30	1230	1160	28-36
	1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1405	1340	32-33	1455	1380	32-39
	1400	56	530	710	850	2345	1000	925				2886			1630	1560	36-36	1675	1590	36-42
	1600	64	600	790	1030	2780	1000	925				3156			1830	1760	40-36	1915	1820	40-48
	1800	72	670	870	1230	3020	1100	980				3421			2045	1970	44-39	2115	2020	44-48
	2000	80	760	950	1350	3270	1100	980				3685			2265	2180	48-42	2325	2230	48-48

產品名稱	公稱通徑		結構長度（標準值）L		外形尺寸（參考值）										連接尺寸（標準值）
	公稱通徑		結構長度（標準值）L		H	Dd343H			Dd643H			Dd943H			PN1.6MPa			PN2.5MPa
	mm	inch	短	長	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
Dd(3.6.9)43H-(16、25)C.P.R.V系列法蘭式多層次金屬硬密封蝶閥	50	2	108	150	112	350	180	200	625	245	72	530	250	255	165	125	4-18	165	125	4-18
	65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	185	145	4-18	185	145	8-18
	80	3	114	180	120	380	180	200	645	245	72	565	250	255	200	160	8-18	200	160	8-18
	100	4	127	190	138	420	180	200	675	355	92	600	250	255	220	180	8-18	235	190	8-22
	125	5	140	200	164	460	180	200	715	355	92	640	250	255	250	210	8-18	270	220	8-26
	150	6	140	210	175	555	270	280	800	355	92	705	300	315	285	240	8-22	300	250	8-26
	200	8	152	230	208	760	400	425	850	250	170	775	300	315	340	295	12-22	360	310	12-26
	250	10	165	250	243	830	400	425	925	250	170	945	300	315	405	355	12-26	425	370	12-30
	300	12	178	270	250	895	450	560	1035	450	220	1070	300	315	460	410	12-26	485	430	16-30
	350	14	190	290	280	950	450	560	1070	450	220	1140	300	315	520	470	16-26	555	490	16-33
	400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315	580	525	16-30	620	550	16-36
	450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714	640	585	20-30	670	600	20-36
	500	20	229	350	380	1305	535	580	1290	650	280	1415	575	714	715	650	20-33	730	660	20-36
	600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810	840	770	20-36	845	770	20-39
	700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810	910	840	24-36	960	875	24-42
	800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810	1025	950	24-39	1085	990	24-48
	900	36	330	510	580	1810	750	550	1965	1250	380	2255	785	863	1125	1050	28-39	1185	1090	28-48
	1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1255	1170	28-42	1320	1210	28-56
	1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1485	1390	32-48	1530	1420	32-56
	1400	56	530	710	850	2345	1000	925				2886			1685	1590	36-48	1755	1640	36-52
	1600	64	600	790	1030	2780	1000	925				3156			1930	1820	40-56	1975	1860	40-62
	1800	72	670	870	1230	3020	1100	980				3421			2130	2020	44-56	2195	2070	44-70
	2000	80	760	950	1350	3270	1100	980				3685			2345	2230	48-62	2425	2300	48-70

注：Dd-代表多層次密封結構。

主要外形和連接尺寸

產品名稱	公稱通徑		結構長度（標準值）L		外形尺寸（參考值）										連接尺寸（標準值）
	公稱通徑		結構長度（標準值）L		H	Dd343H			Dd643H			Dd943H			PN4.0MPa
	mm	inch	短	長	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d
Dd(3.6.9)43H-40C.P.R.V系列法蘭式多層次金屬硬密封蝶閥	50	2	108	150	112	350	180	200	625	250	170	530	250	255	165	125	4-18
	65	21/2	112	170	115	370	270	280	625	250	170	530	250	255	185	145	8-18
	80	3	114	180	120	380	270	280	645	250	170	565	250	255	200	160	8-18
	100	4	127	190	138	420	270	280	675	250	170	600	250	255	235	190	8-22
	125	5	140	200	164	460	380	420	715	450	220	640	250	255	270	220	8-26
	150	6	140	210	175	555	380	420	800	450	220	705	300	315	300	250	8-26
	200	8	152	230	208	760	400	425	850	450	220	775	300	315	375	320	12-30
	250	10	165	250	243	830	400	425	925	450	280	945	300	315	450	385	12-33
	300	12	178	270	250	895	450	560	1035	650	280	1070	300	315	515	450	16-33
	350	14	190	290	280	950	450	560	1070	650	280	1140	300	315	580	510	16-36
	400	16	216	310	305	1190	535	580	1190	650	280	1210	300	315	660	585	16-39
	450	18	222	330	350	1255	535	580				1335	575	714	685	610	20-39
	500	20	229	350	380	1305	535	580				1415	575	714	755	670	20-42

注：法蘭標準：GB/T9113.1-2000 GB/T9113.2-2000 GB/T9115.1-2000 GB/T9115.2-2000
用戶注意：表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），本產品一般按短系列，若需長系列或特殊材料定貨時提出。
注：Dd-代表多層次密封結構。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的DT943電動法蘭式多層次金屬硬密封蝶閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
