YT43H高靈敏度大流量蒸汽減壓閥

您現在所在位置：大田閥門 >> 減壓閥

結構特點和用途

YT43H/Y型高靈敏度大流量蒸汽減壓閥屬于先導式活塞減壓閥。由主閥和導閥兩部分組成，主閥主要由閥座、閥瓣、活塞、缸套、彈簧零件組成。導閥主要由閥座、閥瓣膜片、彈簧、調節彈簧等件組成。本產品在普通減壓閥基礎上作了很大改進，加大了活塞面積，改變了節流結構，改變了密封形式，加大了過流面積等等，從而在提高蒸汽管路、流量、壽命等方面大大改善了性能。YT43H/Y型高靈敏度大流量蒸汽減壓閥主要用于蒸汽管路，適用于流量變化大，進口壓力變化大的蒸汽管路。

適用范圍

當前減壓閥系列產品適用于城建、化工、冶金、石油、制藥、食品、飲料、環保等行業。

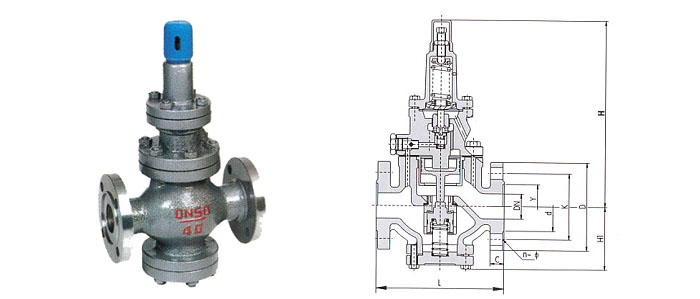

結構示意圖

YT43H/Y型高靈敏度大流量蒸汽減壓閥結構示意圖

主要零件材料

零件名稱	零件材料
閥體、閥蓋、底蓋	WCB
閥座、閥瓣	2Cr13
缸套、活塞	鋁鐵鑄銅
膜片	1Cr18Ni9Ti
導閥座、導閥桿	2C13
主閥彈簧	50CrVA
導閥主彈簧	50CrVA
調節彈簧	60Si2Mn

主要技術參數

公稱壓力(MPa)	1.6	2.5	4.0	6.4	10.0	16.0
殼體試驗壓力(MPa)*	2.4	3.75	6.0	9.6	15.0	24.0
密封進口壓力(MPa)	1.6	2.5	4.0	6.4	10.0	16.0
最高進口壓力(MPa)	1.6	2.5	4.0	6.4	10.0	16.0
出口壓力范圍(MPa)	0.04-1.0	0.05-1.6	0.08-2.5	0.2-3.5	0.5-3.5	0.5-4.5
壓力特性偏差(MPa)	GB12246-1989
流量特性偏差(MPa)	GB12246-1989
最小壓差(MPa)	0.07	0.1	0.15	0.3	0.5	0.8
滲漏量	GB12245-1989

*：殼體試驗不包括膜片、閥蓋
連接形式
法蘭式：RF FM RJ 執行標準：JB79 Gb9113 ANSI B16.5

流量系數（Cv）

DN	50	65	80	100	125	150	200	250	300	350	400	500
Cv	24	30	50	85	130	190	300	480	680	925	1150	1900

外形尺寸（近似值）(PN1.6-4.0)

公稱通徑DN	外形尺寸
	L		H	H1
	1.6/2.5MPa	4.0MPa	H	H1
15	160	180	265	85
20	160	180	265	85
25	180	200	280	95
32	200	220	280	95
40	220	240	290	105
50	250	270	300	130
65	280	300	315	145
80	310	330	330	170
100	350	380	405	200
125	400	450	450	225
150	450	500	485	265
200	500	550	570	290
250	650		640	325
300	800		740	360
350	850		810	395
400	900		950	430
500	950		1080	500

外形尺寸（近似值）(PN6.4-16.0)

公稱通徑DN	外形尺寸
	L		H	H1
	6.4MPa	10.0/16.0MPa	H	H1
15	180	180	280	100
20	180	200	280	100
25	200	220	300	115
32	220	230	300	115
40	240	240	315	130
50	270	300	340	135
65	300	340	355	150
80	330	360	370	175
100	380		450	205
125	450		510	235
150	500		555	275
200	550		640	300
250	650		720	335
300	800		830	375
350	850		880	410
400	900		1020	445
500	950		1080	515

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的YT43H高靈敏度大流量蒸汽減壓閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
