D371(半襯)、D371Fs(全襯)蝸輪對夾襯氟塑料蝶閥

概述

設計與制造：GB12238
結構長度：GB12221
法蘭連接尺寸：GB4216、JB78、JB79

D371(半襯)、D371Fs(全襯)蝸輪對夾襯氟塑料蝶閥專用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。
適用溫度：≤100℃、≤120℃、≤150℃、（可按照襯里材料）
壓力等級：0.6、1.0、1.6

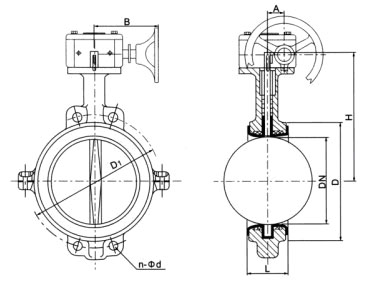

1、閥體2、蝶圈3、蝶板4、四氟圈5、碟形彈性墊圈6、手柄定位板7、手柄
D371(半襯)、D371Fs(全襯)蝸輪對夾襯氟塑料蝶閥

公稱通徑		L	D mm			D1 mm			D2 mm			n-Фd mm			f mm	H mm	A mm	B mm	質量
DN	NPS	L	0.6	1.0	1.6	0.6	1.0	1.6	0.6	1.0	1.6	0.6	1.0	1.6	f mm	H mm	A mm	B mm	質量
50	2	43	140	165	160	110	125	125	90	93	100	2-14	4-18	4-18	3	180	45	120	6.5
65	21/2	46	160	185	180	130	145	145	110	106	120	2-14	4-18	4-18	3	200	45	120	8.0
80	3	46	182	200	195	150	160	160	125	123	130	4-18	4-18	8-18	3	220	45	120	10
100	4	52	205	220	215	170	180	180	145	150	155	4-18	8-18	8-18	3	254	45	120	13
125	5	56	235	250	2445	200	210	210	175	172	185	4-18	8-18	8-18	3	300	45	120	17
150	6	56	260	285	280	225	240	240	200	198	210	4-18	8-23	8-23	3	334	66	150	22
200	8	60	315	340	335	280	295	295	255	252	265	4-18	8-23	12-23	3	450	85	170	43
250	10	68	370	395	405	335	350	355	310	320	320	4-18	12-23	12-25	3	525	85	170	52
300	12	78	435	445	460	395	400	410	362	368	375	4-23	12-23	12-25	4	590	106	205	60
350	14	78	485	505	520	445	460	470	412	428	435	4-23	16-23	16-25	4	650	106	205	94
400	16	102	535	565	580	495	515	525	462	482	485	4-23	16-25	16-30	4	745	130	240	165
450	18	114	590	620	640	550	565	585	518	532	545	4-23	20-25	20-30	4	820	155	240	200
500	20	127	640	670	705	600	620	650	568	585	608	4-23	20-25	20-34	4	870	169	306	235
600	24	154	755	780	840	705	725	770	670	685	718	4-25	20-30	24-41	5	1010	198	324	280
700	28	165	860	895	910	810		840	775		788	4-25		24-41	5	1130	220	335	530
800	32	190	975	1010	1020	920		950	880		898	4-30		24-41	5	1240	241	356	650
900	36	203	1075	1110	1120	1020		1050	980		998	4-30		28-41	5	1350	241	356	780
1000	40	216	1175	1220	1255	1120		1170	1080		1110	4-30		28-48	5	1460	241	356	880
1200	48	254	1400	1450	1485	1340		1390	1295		1325	4-34		32-54	5	1670			1050

注：為了方便客戶安裝要求，本表給定的數值系與蝶閥連接的標準法蘭尺寸，簡圖中尺寸代號僅是其中一部分。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D371(半襯)、D371Fs(全襯)蝸輪對夾襯氟塑料蝶閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
