D341蝸輪法蘭式通風蝶閥

您現在所在位置：大田閥門 >> 蝶閥

用途及特點

D341蝸輪法蘭式通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa。一般適用于工業、冶金、環保等管道作通風調節介質流量之用。其主要特點為：
設計新穎，合理，結構獨特，重量輕，啟閉迅速。
操力鉅小，操作方便，省力靈巧。
采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。

采用標準

設計標準：GB/T12238-1989 JB/T8692-1998
法蘭連接尺寸： GB/T9115.1-2000
結構長度：GB/T 12221-1989
壓力試驗：GB/T 13927-1992; JB/T 9092-1999

主要技術參數

公稱通徑	DN	50～2000
公稱壓力	PN	0.05	0.25	0.6
試驗壓力	強度實驗	0.075	0.375	0.9
試驗壓力	密封實驗	≤1.5﹪泄漏量
適用介質	，煤氣、含塵氣體、煙道氣等
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動

主要零件的材質

零件名稱	材料
閥體	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈	與閥體相同
閥桿	碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料	氟塑料、柔性石墨

蝶閥密封材料選用和適用溫度

材料品種	碳鋼	低溫碳鋼	合金鋼		奧氏體不銹鋼	鉻鉬鋼
代號	WCB	LCB	WCB或WC9	C5或C12	鉻Cr-18型、304、316	12CrMoV
耐最高溫度	425℃	345℃	595℃	650℃	600℃	560℃
耐最低溫度	-29℃	-46℃	-29℃	-29℃	196℃	-40℃
適用工作溫度	≤425℃	≤345℃	≤595℃	≤650℃	≤600℃	≤560℃

D341W-(0.5、2.5、6)C.P.R.V系列結構示意圖

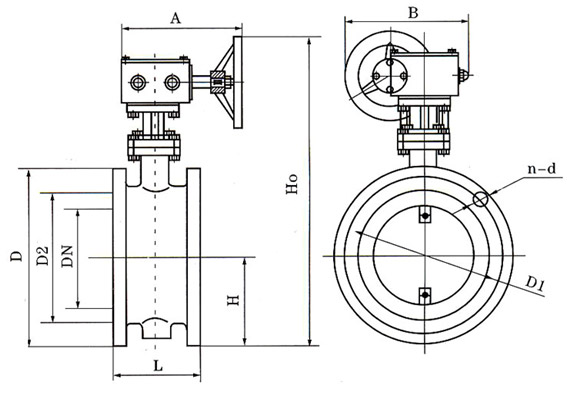

D341蝸輪法蘭式通風蝶閥結構示意圖

D41W-(0.5、2.5、6)C.P.R.V系列連接尺寸

公稱通徑		結構長度	外形尺寸（參考值				連接尺寸（標準值）								參考重量
公稱通徑		結構長度	外形尺寸（參考值				0.05MPa和0.25MPa				0.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	70	215	270	65	140	110	88	4-14	140	110	88	4-14	9
65	21/2	112	80	235	270	65	160	130	108	4-14	160	130	108	4-14	12
80	3	114	95	263	270	65	190	150	124	4-18	190	150	124	4-18	15
100	4	127	105	283	270	65	210	170	144	4-18	210	170	144	4-18	17
125	5	140	120	313	310	65	240	200	174	8-18	240	200	174	8-18	23
150	6	140	132	338	310	65	265	225	199	8-18	265	225	199	8-18	25

D341W-(0.5.2.5.6)C.P.R.V系列連接尺寸

公稱通徑		結構長度（標準值）	外形連接尺寸（參考值）						連接尺寸（標準值）								參考重量
公稱通徑		結構長度（標準值）	外形連接尺寸（參考值）						0.05MPa和0.25MPa				0.6MPa
毫米	英寸	L	H	H0	H1	A	A1	B	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	70	286	420	125	209	193	140	110	88	4-18	140	110	88	4-14	14
65	21/2	112	80	306	440	125	209	193	160	130	108	4-18	160	130	108	4-14	15
80	3	114	95	334	460	125	209	193	190	150	124	4-18	190	150	124	4-18	17
100	4	127	105	354	480	125	256	193	210	170	144	4-18	210	170	144	4-18	20
125	5	140	120	384	510	125	256	193	240	200	174	8-18	240	200	174	8-18	25
150	6	140	132	409	540	125	256	193	265	225	199	8-18	265	225	199	8-18	29
200	8	152	160	593	600	165	256	283	320	280	254	8-18	320	280	254	8-18	47
250	10	165	187	650	680	165	256	283	375	335	309	12-18	375	335	309	12-18	67
300	12	178	220	715	760	165	256	283	440	395	363	12-22	440	395	363	12-22	78
350	14	190	245	814		175		334	490	445	413	12-22	490	445	413	12-22	96
400	16	216	270	863		175		334	540	495	463	16-22	540	495	463	16-22	130
450	18	222	297	918		175		334	595	550	518	16-22	595	550	518	16-22	142
500	20	229	322	1016		210		425	645	600	568	20-22	645	600	568	20-22	191
600	24	267	377	1128		210		425	755	705	667	20-26	755	705	667	20-26	230
700	28	292	430	1233		210		425	860	810	772	24-26	860	810	772	24-26	250
800	32	318	487	1344		210		425	975	920	878	24-30	975	920	878	24-30	320
900	36	330	537	1560		320		620	1075	1020	978	24-30	1075	1020	978	24-30	410
1000	40	410	587	1660		320		620	1175	1120	1078	28-30	1175	1120	1078	28-30	510
1200	48	470	687	1890		320		620	1375	1320	1280	32-30	1405	1340	1295	32-33	720
1400	56	530	760	2670		575		714	1575	1520	1480	36-30	1630	1560	1510	36-36	1270
1600	64	600	895	2810		575		714	1790	1730	1690	40-30	1830	1760	1710	40-36	1730
1800	72	670	995	3020		575		714	1990	1930	1890	44-30	2045	1970	1918	44-39	2750
2000	80	760	1095	3220		656		810	2190	2130	2090	48-30	2265	2180	2125	48-42	3050

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D341蝸輪法蘭式通風蝶閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
